Lodos de Perforación
¿Te gusta este artículo? Compártelo

TIPOS DE LODOS

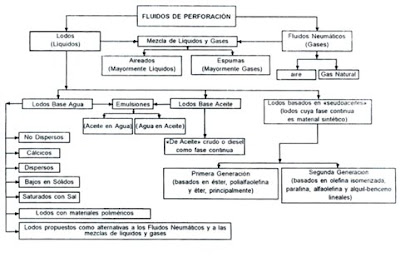

Una forma simple en la que podemos agrupar los fluidos de perforación, puede ser la siguiente:
- FLUIDOS GAS-AIRE
Usando como fluido de perforación aire, gas natural, gases inertes o mezclas con agua, se han obtenido grandes ventajas económicas en secciones de rocas consolidadas donde difícilmente se encontrarían grandes cantidades de agua, pues un aporte adicional de líquido contribuiría a formar lodo, embotando la sarta, especialmente la broca; el aire o gas seco proveen la mayor rata de penetración de los diferentes fluidos de perforación, los cortes son usualmente reducidos a polvo al mismo tiempo que se dirigen a la superficie, al ser bombardeados a alta velocidad contra los tool joints.

El transporte de los cortes depende de la velocidad en el anular, al no poseer propiedades que garanticen por sí mismas la suspensión de los cortes o sólidos transportados; siendo no recomendable su uso ante paredes de pozo inestables, formaciones productoras de agua, formaciones con alta presión de poro y adversos factores económicos. En general el uso de este tipo de fluidos resulta en una rata de perforación más rápida, mayor footage para la broca, mayor posibilidad para tomar pruebas de las formaciones, limpieza de los corazones, mejores trabajos de cementación y mejores completamientos. Se usa mist drilling o perforación de niebla cuando una pequeña cantidad de agua entra al sistema, eventualmente agentes espumantes son inyectados en la corriente por tanto disminuyen la tensión interfacial entre el agua, dispersándola dentro del gas, lo cual incrementa la habilidad de eliminar el agua producida por la formación. Agentes anti-corrosión normalmente no son usados pero cuando ocurre o se encuentra agua, un inhibidor tipo amina sirve para proteger la sarta.

- LODOS ESPUMOSOS

Fabricados mediante la inyección de agua y agentes espumantes dentro de una corriente de aire o gas creando un espuma estable y viscosa o mediante la inyección de una base gel conteniendo un agente espumante, su capacidad de acarreo es dependiente más de la viscosidad que de la velocidad en el anular. En cuanto a los lodos aireados en una base gel, tienen el propósito de reducir la cabeza hidrostática y prevenir pérdidas de circulación en zonas de baja presión, además de incrementar la rata de penetración.

- LODOS BASE AGUA

La bentonita es usada para tratar lodos de agua fresca para satisfacer las necesidades reológicas del lodo, así como para controlar las pérdidas de fluido; obtiene su mejor desempeño en lodos que contengan menos de 10,000 ppm (partes por millón) de cloruro de sodio, al afectar grandemente sus propiedades. Los fosfatos (siendo el pirofosfato ácido de sodio (SAPP) el más usado) son químicos inorgánicos usados para dispersar estos lodos cuyas viscosidades aumentan mediante la contaminación con cemento o con sólidos perforados, sin embargo, no reducen la pérdida de fluido y no son estables a temperaturas superiores a los 150°F.

Rara vez un lodo formado a partir de solo bentonita es usado, gracias a su facilidad a ser contaminado.
- LODOS NO DISPERSOS

Utilizados para perforar pozos poco profundos o los primeros metros de pozos profundos (lodos primarios), en la mayoría de casos compuesto de agua dulce, bentonita y cal apagada (hidróxido de calcio), donde primero se hidrata la bentonita y luego se agrega cal para aumentar el valor real de punto de cedencia, que le da la capacidad de transportar recortes, a bajas ratas de corte (shear rate). Las cantidades requeridas de bentonita y cal dependen del punto de cedencia deseado (en muchos pozos se puede usar entre 15 y 25 lbm/bbl de la primera y entre 0.1 y 1 lbm/bbl de la segunda). El objetivo de este sistema es reducir la cantidad total de sólidos arcillosos, resultando en una rata de penetración alta. No son muy estables a altas temperaturas, aproximadamente 400°F.

Para el control de pérdidas de filtrado en estos lodos se recomienda agregar a la mezcla, un polímero no iónico tal como el almidón o el XC que respeten el punto de cedencia logrado por la cal. Su concentración común varía entre 0.5 y 0.75 lbm/bbl. No toleran contaminaciones salinas de 10,000 ppm y superiores o contaminaciones de calcio que excedan las 100 ppm. No es recomendado el uso de CMC que actúa como adelgazante a ratas de corte bajas. Pero a altas velocidades de corte (común en la tubería de perforación y en las boquillas de la broca) aumenta la viscosidad efectiva del lodo, elevando la resistencia friccional requiriéndose mayores presiones de bombeo. No contienen adelgazantes.

- LODOS DE CALCIO

Altamente tratados con compuestos de calcio, catión divalente que inhibe el hinchamiento de las arcillas de las formaciones perforadas, muy utilizados para controlar shales fácilmente desmoronables. También aplicados en la perforación de secciones de anhidrita de considerable espesor y en estratos con flujos de agua salada. Estos lodos difieren de los otros base agua, en que las arcillas base sodio de cualquier bentonita comercial o la bentonita que aporta la formación es convertida a arcillas base calcio mediante la adición de cal o yeso, tolerando altas concentraciones de sólidos arcillosos con bajas viscosidades a comparación de los otros fluidos base agua fresca.

Estos sistemas son referidos como lodos base cal o base yeso dependiendo cual de estos químicos es usado para convertir el sistema a base calcio. Normalmente se obtienen por la adición de cal apagada, de tal forma que la arcilla sódica (bentonita), se convierta en arcilla cálcica, manteniéndose usualmente concentraciones en exceso de cal: de 1 a 2 lbm/bbl (en lodos bajos en cal) o de 5 a15 lbm/bbl (en lodos altos en cal) y en los sistemas de yeso un exceso de 2 a 4 lbm/bbl, para no aceptar los que puedan aportar las formaciones, inalterándolas, previniendo formar cavernas.

- LODOS DISPERSOS

Muy útiles cuando se perfora a grandes profundidades o en formaciones altamente problemáticas, pues presentan como característica principal la dispersión de arcillas constitutivas, adelgazando el lodo. Compuestos por bentonita, sólidos perforados y bajas concentraciones de agentes dispersantes, tales como los lignosulfonatos y lignitos; el PH de este lodo está entre 8.5 y 10.5 para mantener estable el NaOH que es requerido para activar el agente dispersante usado.

Estos lodos pueden ser similares en aplicabilidad a los lodos con fosfato, pero pueden ser usados a mayores profundidades gracias a la estabilidad del agente dispersante, los lignitos son más estables que los lignosulfonatos a temperaturas elevadas y son más efectivos como agente de control de pérdida de circulación, aunque los lignosulfonatos son mejores agentes dispersantes, el carácter reductor de filtrado para el lignosulfonato se degrada a 350°F. Esta combinación de aditivos ha sido una de las mayores razones para perforar a altas presiones y por lo tanto a altas temperaturas mediante observaciones realizadas en una celda de alta temperatura y presión; no obstante indican que estos lodos desestabilizan shales que contienen arcillas de montmorillonita e incluso en arcillas illíticas, cloríticas y caoliníticas; esto también se ha verificado en numerosas operaciones de campo. La valiosa propiedad del lignosulfonato, para deflocular y dispersar arcillas, se convierte en responsable de daños en la formación (reducción en la permeabilidad) altamente significativos a medida que invade zonas potencialmente productoras que contengan arcillas, estas permeabilidades pueden reducirse de tal manera, que intervalos potencialmente productores pueden inicialmente pasarse por alto o incluso después de probar para mirar el potencial de productividad, dejarlos abandonados.

- LODOS BAJOS EN SOLIDOS

Son aquellos lodos en los cuales la cantidad y tipos de sólidos son estrictamente controlados. Estos no deben presentar porcentajes en volumen de sólidos totales por encima de 10% y la relación de sólidos perforados a bentonita, debe ser menor que 2:1.

En años recientes han aparecido productos nuevos que hacen práctico el uso de lodos con cloruro de potasio, cuya concentración de cloruro de potasio usada depende del tipo de formación a perforar. Los lodos con concentraciones bajas (de 5 a 7 % en peso de agua utilizada para preparar el lodo) se usan en formaciones de shales firmes o de shales inestables que contengan muy poca esmectita y en arenas potencialmente ricas en hidrocarburos que pueden sufrir daños en su permeabilidad al ponerse en contacto con agua dulce. Los lodos con concentraciones altas (de 10 a 20 % en peso de agua) se utilizan para perforar shales tipo gumbo (que se hacen pegajosos y pierden su porosidad al contacto con el agua dulce), y para perforar “shales” ricos en esmectita.

La composición básica de estos lodos es: agua dulce o agua de mar, cloruro de potasio, un polímero para inhibición ( poliacrilamida generalmente), un polímero generador de viscosidad (tipo XC con frecuencia), bentonita prehidratada, almidón estabilizado o CMC, potasa cáustica o soda cáustica, y otros aditivos como lubricantes. Como factores importantes a considerar se contemplan:

· Baja tolerancia a los sólidos, por consiguiente tienden a ser altamente procesados, haciendo de este lodo uno de los más onerosos.

· Debido al presencia necesaria de polímeros, para controlar las pérdidas de filtrado, limita su uso a temperaturas de 250°F como máximo.

· Exhiben un comportamiento de plástico de Bingham, con puntos de cedencia altos y buenas viscosidades a ratas de corte bajas; su capacidad de limpieza del pozo es grande.

· Según visualizaciones, en laboratorio, en una celda de alta temperatura y alta presión, indican que el lodo con cloruro de potasio es el lodo base agua más efectivo para estabilizar shales problemáticos.

· El consumo de cloruro de potasio es muy elevado en shales con capacidad de intercambio catiónico alta (shales tipo gumbo), por lo tanto el valor de la concentración cae demasiado bajo y se reduce la efectividad para estabilizar shales.

- LODOS SATURADOS CON SAL

Nombre común para un lodo de perforación en el que la fase agua está saturada (mínimo 189,000 ppm) de cloruro de sodio (inclusive 315,000 ppm @ 68°F). El contenido salino puede provenir propiamente del agua, mediante adición en la superficie o aporte de las formaciones perforadas; varias sales pueden ser usadas según el propósito específico, como las de sodio, calcio, magnesio y potasio. La base convencional de estos lodos es la atapulguita o bentonita prehidratada y los compuestos de starsh o almidón y carboximetilcelulosa (CMC) que son usados para el control de perdidas de fluido. Debe considerarse que:

· Se hace casi inmanejable cuando se permite que el conjunto de sólidos de gravedad específica baja se vuelva alto. Así, para que un lodo saturado con sal y de densidad de 11.1 lbm/gal cumpla bien sus funciones debe presentar- como máximo- 9% en volumen (aproximadamente 75 lbm/bbl), de sólidos de baja gravedad especifica.

· Después de los lodos base aceite y de los preparados con cloruro de potasio (excluyendo los preparados con materiales poliméricos), los lodos saturados con sal son de los mejores para perforar “shales” problemáticos. No obstante, muchas veces se opta por no usar los lodos saturados con sal por dos razones: 1) requieren cantidades mayores de materiales para controlar sus perdidas de filtrado, debido a que son sistemas inhibidos (presentan aditivos que impiden o limitan su reacción con las formaciones perforadas), con grandes cantidades de sal común. 2) dificultad para controlar sus propiedades reológicas, por su facilidad de dispersar en el lodo los recortes de la formación, situación debida, principalmente a la caída de la concentración de sal por debajo del punto de saturación o al aumento por encima de los niveles máximos, de sólidos de baja gravedad específica, así el agua permanezca saturada de sal.

· Finalmente puede decirse que a pesar de estar las concentraciones de sólidos dentro de los límites apropiados, un lodo saturado con sal alcanza fuerzas de gel muy altas, sin embargo esta situación puede ser remediada con la adición de lignosulfonatos y soda cáustica.

- LODOS CON MATERIALES POLIMERICOS

Son aquellos base agua dulce o salada, que tienen incorporados compuestos químicos de cadena larga y peso molecular alto, que pueden contribuir: (1) al control de pérdidas de filtrado y de propiedades reológicas, (2) a la estabilidad térmica, (3) a la resistencia ante contaminantes, (4) a la protección de zonas potencialmente productoras, (5) a mantener la estabilidad de las formaciones atravesadas, (6) a dar lubricación a la sarta, prevenir pegas y corrosión, (7) a mejorar la perforabilidad, (8) a mantener un ambiente limpio, etc.

Entre los materiales poliméricos más usados están: el almidón, la gomas de “Guar”, “Xanthan” y de algarrobo, CMC, el lignito, la celulosa polianiónica, los poliacrilatos, el copolimero de vinil amida/vinil sulfonato, la poliacrilamida parcialmente hidrolizada, los ácidos poliaminados y la metilglucosa, entre otros.

La desventaja relativa más prominente de los lodos con materiales poliméricos parece ser su alto costo siendo superados en costo por lodos base aceite y base material sintético.

- ULTIMOS LODOS PROPUESTOS COMO ALTERNATIVA A LOS FLUIDOS NEUMÁTICOS

En momentos en los cuales las técnicas de perforación, de bajo balance de presión (underbalance) tienen gran aplicación en los Estados Unidos de América (más del 12% de los pozos allí perforados durante 1997 se planearon con este método), es así que se ha propuesto un nuevo sistema de lodos que han sido probados en campo con éxito y que se constituyen en una buena alternativa al uso de fluidos neumáticos, pues con ellos:

· Se puede disponer de un lodo de muy baja densidad e incompresible.

· Se eliminan los grandes compresores requeridos por los fluidos neumáticos.

· Se pueden utilizar herramientas MWD.

Como con los fluidos neumáticos, con estos nuevos lodos se pueden lograr ratas de perforación altas y disminuir los daños de formación y las pérdidas de circulación. La reducción de densidad en lodos convencionales incluso puede 7 u otras sustancias corrosivas; lograrse agregando (en concentraciones de mas del 20%, en volumen) esferas de vidrio huecas (gravedad especifica de 0.37, diámetro promedio de 50 micrómetros y 3,000 psi de resistencia al colapso) desarrolladas con el auspicio del Departamento de Energía de los Estados Unidos. De fácil remoción y reciclables.

- LODOS BASE ACEITE

Existen dos tipos principales de sistemas:

a) Lodos de aceite; que contienen menos del 5% en agua y contiene mezclas de álcalis, ácidos orgánicos, agentes estabilizantes, asfaltos oxidados y diesel de alto punto de llama o aceites minerales no tóxicos. Uno de sus principales usos es eliminar el riesgo de contaminación de las zonas productoras. Los contaminantes como la sal o la anhidrita no pueden afectarlos y tiene gran aplicación en profundidad y altas temperaturas, también son especiales para las operaciones de corazonamiento.

b) Emulsiones invertidas: estos sistemas contiene más del 50% en agua, que se encuentra contenida dentro del aceite mediante emulsificantes especiales; este lodo es estable a diferentes temperaturas.

El uso de estos dos tipos de lodos requiere cuidados ambientales debido a su elevado poder contaminante. Pueden pesar 7.5 ppg (libras por galón) sin el uso de materiales pesantes. Estos lodos han sido empleados con éxito para muchas tareas de perforación con: pozos profundos con condiciones extremas de presión y temperatura; problemas de pega de tubería y de estabilidad de pozo; necesidad de atravesar zonas que contienen sales, yeso o anhidrita; presencia de sulfuro de hidrógeno hallazgo de formaciones potencialmente productoras; gran necesidad de minimizar la fricción y los torques (en pozos altamente desviados). Lastimosamente su carácter contaminante ha restringido su uso.

- LODOS CUYA FASE CONTINUA ES “MATERIAL SINTETICO (producido por síntesis química)”

Esta nueva clase de lodos –denominados “lodos basados en seudo-aceite” – poseen la mayoría de propiedades de los lodos con fase continua aceitosa y con su uso se podrían disminuir los grandes problemas de contaminación causados, pero muchos de ellos presentan toxicidad acuática. Aun así, algunos autores recomiendan estos nuevos lodos como una alternativa al uso de lodos cuya fase continua es aceite. Otras desventajas son: el costo (varios cientos de dólares por barril, situación que se agravaría con la presencia de pérdidas de circulación) y su poca estabilidad a altas temperaturas. Entre los materiales sintéticos más empleados se encuentran: Ester; Éter, Poli-alfa-olefina, Alquil-benceno-lineal y Alfa-olefina lineal.

Fuente: http://www.infocuencas.com/
